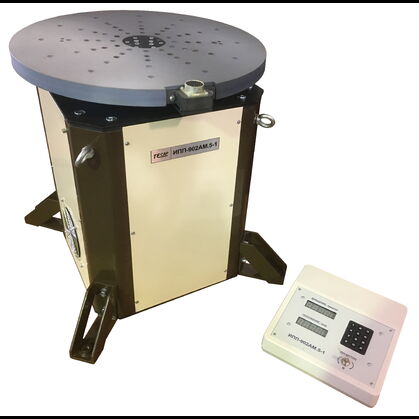

Испытательная платформа ИПП-902АМ.5-1 предназначена для проверок и испытаний авиагоризонтов, гировертикалей, датчиков угловой скорости и других гироскопических приборов в лабораторных условиях .
Платформа ИПП обеспечивает:
- задание требуемой угловой скорости вращения и направления вращения стола ИПП в горизонтальной плоскости от ПК или ПО;
- вращение стола ИПП в горизонтальной плоскости с угловой скоростью и направлением, заданными с ПО или ПК;
- изменение направления вращения стола ИПП с ПО или ПК;
- индикацию заданной угловой скорости вращения стола на ПО и ПК;
- индикацию фактической угловой скорости вращения стола на ПО и ПК;
- крепление испытуемого изделия к столу ИПП;
- подключение испытуемого изделия к внешним устройствам через встроенный коллектор.
Документация
Технические характеристики
| Характеристика | Значение |
|---|---|
| Диапазон устанавливаемых угловых скоростей вращения, град./сек. | От ± 0,1 до ± 300 |
| Допустимое отклонение угловой скорости вращения от установленной величины, % | ± 0,5 |
| Возможность индикации углового положения стола в любой точке одного оборота с погрешностью, углов. сек | ± 36 |
| Потребляемая мощность от сети питания, кВА, не более | 0,5 |
| Масса, кг, не более | |
| - поворотный стол | 70 |
| - пульт оператора | 2.5 |
| Габариты (Ш х Д х В), мм, не более | |
| - поворотный стол | 508х508х535 |
| - пульт оператора | 230х210х100 |
| Допустимая нагрузка, кг | 20 |
| Параметры цепей токосъемника: | |
| - количество токоведущих шин, шт. | 24 |
| - токовая нагрузка цепей токосъемника, А | 2.0 |
| Диаметр рабочего стола, мм | 390 |
| Разъем для связи с испытуемым изделием | 2РМ27БПН24Ш1В1 |
Испытуемое изделие устанавливается и фиксируется на столе с помощью Т-образных пазов.
