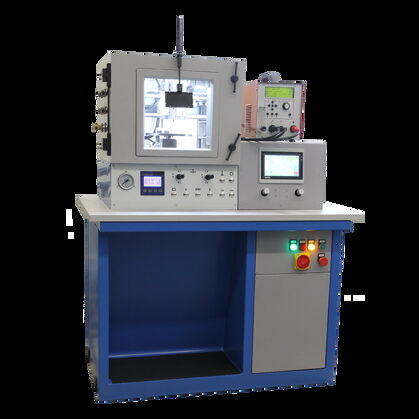

Установка предназначена для герметизации узлов приборного типа в заданной по давлению и составу атмосфере камеры. Обеспечивает откачку воздуха из камеры, наполнение камеры с установленными в ней приборами газом или смесью двух газов и герметизацию приборов автоматической точечной дуговой сваркой неплавящимся электродом.

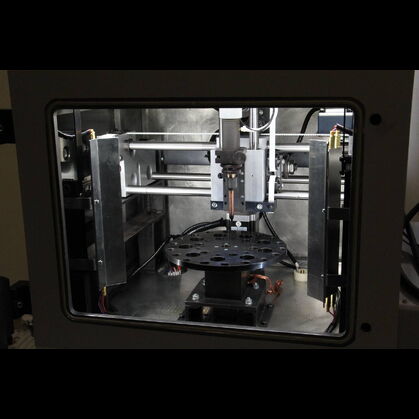

Перемещение сварочной горелки осуществляется 3-х координатным манипулятором, перемещение обрабатываемых узлов в зону сварки - механизмом карусельного типа. Привода механизмов выполнены на шаговых двигателях.
Для контроля заваренных приборов непосредственно в камере предусмотрены соответствующие гермовводы и штуцера.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Напряжение переменного тока питания установки, В | 3-фазное 380 (±10%) |
| Потребляемая мощность. кВт, не более | 8 |
| Номинальный сварочный ток,А | 80 |
| Минимальная частота вращения шпинделя вращателя, об/мин | 0,5 |
| Максимальная частота вращения шпинделя вращателя, об/мин | 25 |
| Регулировка частоты вращения шпинделя вращателя | ступенчатая с дискретностью 0,1 об/мин |
| Максимальная длина перемещения горелки по оси X, мм,не менее | 240 |
| Максимальная длина перемещения горелки по оси Y, мм,не менее | 135 |
| Максимальная длина перемещения горелки по оси Z, мм,не менее | 90 |
| Скорость перемещения горелки по осям X, Y, мм/сек | от 1,5 до 10 |
| Скорость перемещения горелки по оси Z, мм/сек | от 0,5 до 10 |
| Габариты сварочной камеры, мм | 480х400х400 |
| Давление в рабочей камере, Па (мм рт. ст.) | 6,7 до 106 658 (от 5х10-2 до 800) |
| Габаритные размеры, мм: | |
| - установки без насоса вакуумного | 1100х800х1370 |
| - установки с насосом вакуумным | 1100х1200х1370 |
| - источника питания АТС-905 | 205х400х300 |
| Масса, не более, кг: | |
| - установки | 450 |
| - источника питания АТС-905 | 10 |
