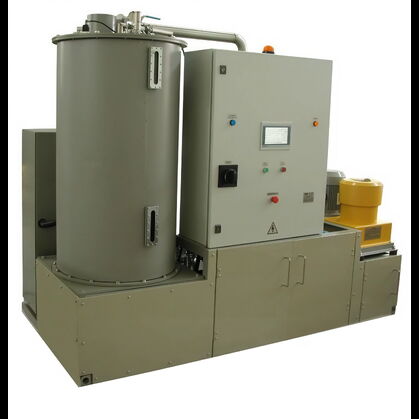

Вакуумный дегазатор трансформаторного масла ВД-901-2

Вакуумный дегазатор предназначен для термовакуумной, центробежной и фильтрационной обработки трансформаторного масла с целью его осушки, дегазации и очистки от механических примесей при эксплуатации, ремонте и проведении регламентных работ электропогружного и наземного оборудования.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Эксплуатационные характеристики дегазатора
1	Производительность в режиме дегазации-осушки масла	м3/ч	до 2
2	Производительность при перекачке с нагревом и очисткой от мехпримесей	м3/ч	до 3
3	Давление на выходе	бар	до 3,0
4	Рабочий уровень вакуума в дегазационной камере	мм рт. ст.	0,5 - 2
5	Рабочая температура масла при дегазации	°C	60
6	Производительность вакуумного насоса	м3/ч	250
7	Частота вращения ротора центрифуги	об/мин	8000
Допустимые показатели масла до обработки
8	Содержание влаги в масле (при наличии центробежного очистителя)	г/т (%)	до 10 000 (1)
9	Содержание влаги в масле (при отсутствии центробежного очистителя)	г/т (%)	до 50 (0,005)
10	Содержание газов в масле	%	10
11	Содержание механических примесей	г/т (кл.чист.)	до 640 (17)
Показатели масла после обработки за один проход
12	Содержание влаги в масле, не более	г/т (%)	5 (0,0005)
13	Содержание газов в масле	%	0,1
14	Содержание механических примесей, не более	г/т (класс чистоты)	2,5 (9)
15	Тонкость очистки от мехпримесей	мкм	5
Параметры энергопотребления
16	Мощность вакуумного насоса	кВт	5,5
17	Мощность герметичного насоса	кВт	4
18	Мощность шестерённого насоса	кВт	0,75
19	Мощность электропривода центрифуги	кВт	4,0
20	Мощность нагревателя масла	кВт	40
21	Удельная поверхностная мощность нагревателей	Вт	0,95
22	Потребляемая мощность дегазатора, не более	кВт	54
23	Напряжение трехфазной сети 50 Гц	В	380±10%
Диаметры входных-выходных патрубков
24	Резьба М42х2 (ГОСТ 13955-74) на входе	Ду	25
25	Резьба М33х2 (ГОСТ 13955-74) на выходе	Ду	20
Комплектация
26	Вакуумный дегазатор трансформаторного масла ВД-901-2	шт.	1
27	Рукава, всасывающий и напорный	шт.	2
28	Комплект запасных частей и принадлежностей центрифуги	шт.	1
29	Паспорт	экз.	1
30	Руководство по эксплуатации	экз.	1
Массогабаритные показатели
31	Габаритные размеры оборудования, не менее	ДхШхВ, мм	2267х1272х1980
32	Масса сухая / заправленного маслом	кг	1200/1500

Гидравлическая схема

ЭКП1-ЭКП10 - электромагнитные клапаны; ФГО - фильтр грубой очистки; ФПО - фильтр предварительной очистки; ФТО - фильтр тонкой очистки; ДД1-ДД4 - датчики давления; КР - кран шаровый; КРЭ1-КРЭ2 - краны с электроприводом; НШ - насос шестерённый; НВ - насос вакуумный; НГ - насос герметичный; ЦО - центробежный очиститель; ДР1, ДР2 - датчики расхода; ДВ - датчик вакуума; НМ - нагреватель масла; КД - камера дегазационная; ДУ1, ДУ2 - датчики уровня; ДСВ - датчик содержания влаги в масле; ДТ - датчик температуры; Н - наполнитель с развитой поверхностью; КП1, КП2 - клапаны перепускные.

Режимы работы

Дегазация масла с нагревом, вакуумированием и удалением механических примесей фильтрами предварительной и тонкой очистки (без центробежной очистки, при небольшом содержании механических примесей и воды ).
Дегазация масла с нагревом, вакуумированием и удалением механических примесей и нерастворенной воды центробежным очистителем, а также фильтрами предварительной и тонкой очистки.
Нагрев и очистка масла от механических примесей и нерастворенной воды центробежным очистителем и фильтрами предварительной и тонкой очистки (применяется при отсутствии необходимости дегазации масла).
Циркуляционная очистка масла от механических примесей и нерастворенной воды центробежным очистителем (применяется при значительном содержании механических примесей и воды для предварительной очистки масла перед дегазацией).
Непрерывный контроль параметров и отключение дегазатора при выходе их из заданных пределов (при отсутствии расхода, превышении температуры, давления, уровня масла в дегазационной камере и нагревателе масла, загрязнённости фильтроэлементов).

Основные отличия дегазатора ВД-901-2 от аналогов

Простота и удобство эксплуатации за счёт компьютерного управления с сенсорного дисплея и автоматизации режимов работы
Встроенный центробежный очиститель позволяет обрабатывать масла с высокой начальной загрязнённостью (до 17 класса по ГОСТ17216-2001) и обводнённостью (до 1 % по массе и более).
Непрерывный контроль влагосодержания даёт возможность устанавливать режимы работы, обеспечивающие наилучшее качество обработки масла.
Герметичный насос с двойным торцевым уплотнением гарантирует исключение попадания воздуха в уже отдегазированное масло и обеспечивает безкавитационный режим работы при откачке масла из дегазационной камеры, что повышает его ресурс и надежность.
Наличие маслоотделителя вакуумного насоса позволяет эксплуатировать дегазатор в закрытом помещении.
