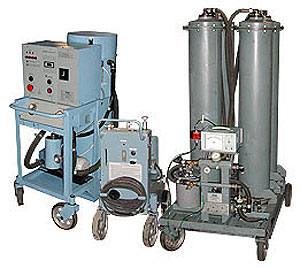

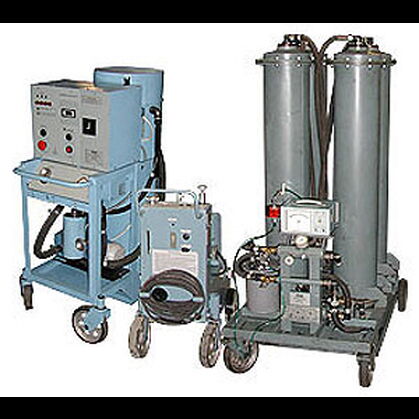

Линия ЛТМ-902 предназначена для очистки трансформаторных масел от механических примесей, кислот и воды при заправке и эксплуатации маслонаполненного электрооборудования.
Обеспечивает
- уменьшение содержания воды до 10-20 г. на тонну масла;
- снижение его кислотности в 10 раз;
- удаление механических примесей;
- повышение пробивного напряжения трансформаторного масла с 10-15 до 70 кВ.
Линия выгодно отличается от остального, имеющегося на рынке, оборудования сочетанием центробежного и адсорбционного способов очистки. Это обеспечивает ее высокую эффективность, гибкость применения и увеличение ресурса адсорбентов в десятки раз, что практически исключает необходимость регенерации адсорбентов в процессе эксплуатации линии.
При начальной обводненности 100 г/т линия способна обработать без регенерации адсорбентов свыше 200 т трансформаторного масла.
Состав линии
включает в себя блок подогрева масла, блок центробежной очистки, блок адсорберов и устройство контроля пробивного напряжения.
Технические характеристики
| ЛТМ-901 | ЛТМ-902 | |
|---|---|---|
| Производительность, л/мин, не менее | 15 | 15 |
| Потребляемая мощность, кВт | 4 | 36 |
| Габариты, мм | ||
| блока подогрева | — | 900×550×1400 |
| блока центробежной очистки | 905×480×970 | 905×480×970 |
| блока адсорберов | 1150×844×1760 | 1150×844×1760 |
| Масса, кг | ||
| блока подогрева | — | 175 |
| блока центробежной очистки | 120 | 120 |
| блока адсорберов | 250 | 250 |
Параметры масла на выходе линии, заправленной цеолитом, при производительности до 15 л/мин, с исходным содержанием механических примесей не более 17 класса по ГОСТ17216 и воды не более 0,01%, должны соответствовать следующим характеристикам:
- содержание механических примесей, класс чистоты по ГОСТ17216 - 8;
- пробивное напряжение, кВ, не менее - 65;
- влагосодержание, %, не более - 0,001.
Блок может использоваться как самостоятельный агрегат для подогрева и перекачки минеральных масел в складских и цеховых условиях.
