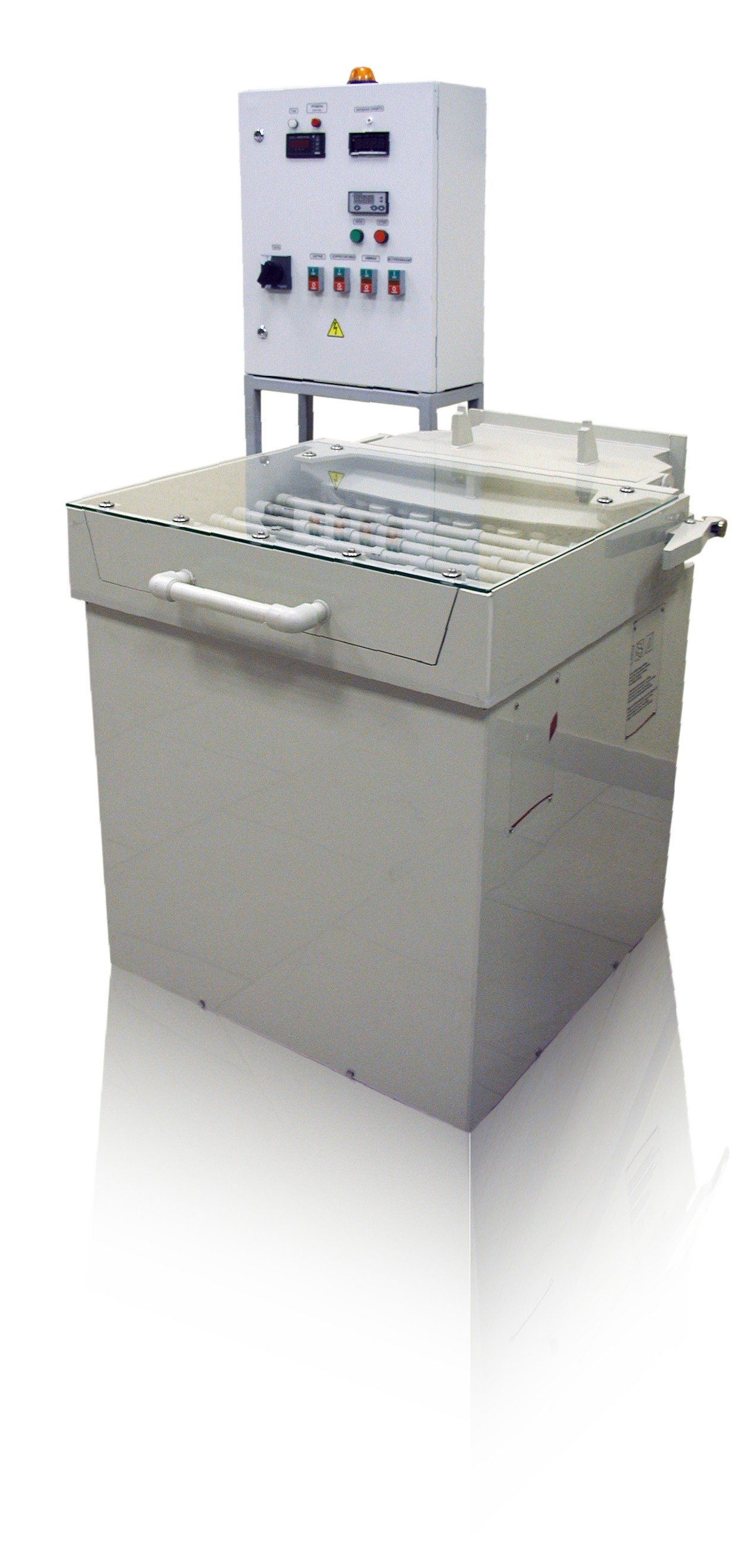

Установки для химического никелирования  УХН-905М и УХН-906

Оригинальное конструктивное решение установок серии УХН - операции нанесения покрытия, корректировка раствора и удаление механических загрязнений осуществляются в одном объеме - позволило снизить в 2 раза расход химикатов, уменьшить энергозатраты, снизить количество вредных стоков.

 Установки  УХН – 905М и УХН-906М предназначены для химического никелирования деталей сложной конфигурации из углеродистых и коррозионно-стойких сталей, алюминия, титана, меди и сплавов на их основе с многократным использованием раствора.

Оригинальное конструктивное решение – (нагрев раствора, нанесение покрытия, корректировка раствора и удаление механического загрязнения осуществляется в одном объеме) – позволило сократить на 25% энергозатраты и производственную площадь в сравнении с существующими установками.

Корректировка рабочего раствора (поддержание концентрации никеля сернокислого, гипофосфита натрия и рН) осуществляется в процессе никелирования добавлением концентрата по заданной программе.

Технические характеристики

Наименование установки УХН-905М УХН-906

Производительность, м2/ч,
(при толщине покрытия 15-18 мкм)

1,5 3,5
Поверхность одновременно загружаемых деталей, м2 2,0 4,0
Объем рабочей зоны, дм3 150 700
Объем раствора, дм3, не более 270 1200
Время разогрева раствора, мин, не более 100 100
Температура раствора в рабочей зоне, оС 90 ±2 90 ±2
Потребляемая мощность, кВт, не более 20 50
Габариты ванны-реактора,мм 900х500х650 145х1000х800
Габаритные размеры одной загрузки деталей в рабочую зону,мм, не более 600х400х450 1200х800х600
Габаритные размеры установки,мм, не более 135х850х1350 1700х1200х1350
Масса, кг, не более 150 350
Узел фильтрации (производительностью), л/мин - 18
Дозирующие насосы (суммарной производительностью), л/ч, не более 15 27
Напряжение источника питания анодной защиты, В, в пределах 4-6 4-6
К установке необходим подвод электроэнергии, промышленной воды и сжатого воздуха:
Напряжение сети трехфазного переменного тока частотой (50±1) Гц, В 380+38-57 380+38-57
Расход воздуха (при давлении 0,5 мПа), м3 1,5 1,5
Расход промышленной воды (при давлении 0,5 мПа), м3 0,1 0,1
