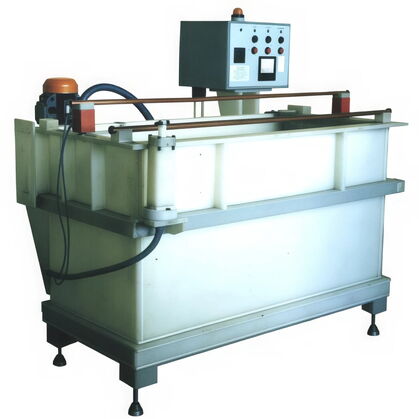

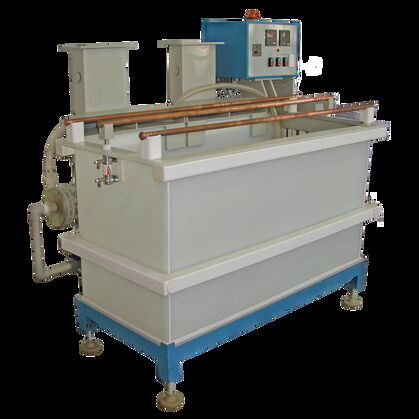

Установка для нанесения гальванических покрытий УГЗП-903А

УГЗП-903

Предназначена для покрытия деталей из стали, меди и медных сплавов гальваническим защитным покрытием, в частности блестящим никелем.

В зависимости от применяемого раствора в ванне УГЗП-903 можно производить матовое и блестящее никелирование, цинкование, кадмирование, меднение, покрытие олово-висмутом и другие покрытия.

Высокое качество покрытий обеспечивается оснащением установки блоком непрерывной фильтрации электролита, механизмом встряхивания катодной штанги и устройством точного автоматического поддержания температуры раствора.

Технические характеристики


Характеристика Значение
Максимальная площадь одновременно обрабатываемых деталей, дм2 56
Масса одновремнно покрываемых деталей, кг, не более 25
Внутренние размеры рабочей ванный,мм
длина 1400
ширина 600
высота 750
Температура раствора в рабочей ванне, С, не более 80
Производительность насоса с фильтром, л/мин 30-60
Точность поддержания температуры, °С ±5
Время нагрева электролита до рабочей температуры, мин, не более 120
Материал ТЭНов титанВТ1-0
Производительность насоса прокачки элетролита через фильтр,л/мин от 40 до 60
Число встряхиваний катодной штанги, раз/мин от 10 до 30
Амплитуда встряхивания катодной штанги,мм 25+2
Питание от сети переменного трехфазного тока с нулем
частота, Гц 50
напряжение, В 380
Внешний регулируемый источник питания постоянного тока
для гальванического покрытия,
напряжения, В 6-12
сила тока, А до 400
Потребляемая мощность, кВт 21
Габариты установки,мм
длина 1735
ширина 1115
высота 1575
Масса установки без электролита,кг 250
