Установка обрезки обмоток статора УООС-901

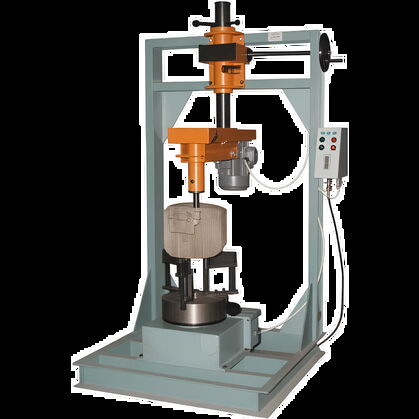

Установка обрезки обмоток статора УООС-901

Установка УООС-901 входит в комплекс оборудования по ремонту электродвигателей и предназначена для обрезки лобовой части обмоток статоров асинхронных электрических двигателей.

  • ускорение процесса ремонта двигателей
  • возможность осуществлять обрезку обмоток фланцевых двигателей и двигателей на лапах без дополнительных приспособлений
  • безопасная обрезка лобовой части статора
  • исключается повреждение корпуса двигателя
  • обрезка производится без применения физического труда

Обрезка осуществляется вращающейся дисковой фрезой.

Обрабатываемый статор размещается на 3-х кулачковом патроне, фиксируется по внутреннему диаметру и вращается мотор-редуктором.

Шпиндель с фрезой опускается до уровня пакета железа статора. Включается вращения фрезы. С помощью маховичка (вручную) производится врезание в обмотку и прорезание ее на ширину лобовой части (по радиусу). Затем фиксируется радиальное перемещение фрезы и включается вращение патрона с закрепленным на нем статором. При этом происходит срезание лобовой части обмотки статора по всей окружности.
Сертификат соответствия УООС-901 №РОСС RU.АВ28.Н10804 и санитарно-эпидемиологическое заключение № 64.01.02.515.П.000051.01.03.

Технические характеристики

Характеристика Значение
Высота оси вращения статора электродвигателей серии 4А и АИР, мм от 90 до 250
Длина статора, мм от 160 до 550
Диаметр статора, мм от 200 до 560
Скорость вращения патрона со статором, об/мин 0,25
Диаметр фрезы, мм 80, 100, 125, 160, 200
Скорость вращения фрезы, об/мин 360 +-30
Питание 380В, 50 Гц
Потребляемая мощность, кВт, не более 2
Габариты, мм 1100х1150х2100
Масса, кг, не более 500
 По отзывам потребителей Установка обрезки обмоток статора УООС-901 позволяет осуществлять обрезку обмоток фланцевых двигателей и двигателей на лапах без дополнительных приспособлений, что способствует ускорению процесса ремонта электродвигателей.
