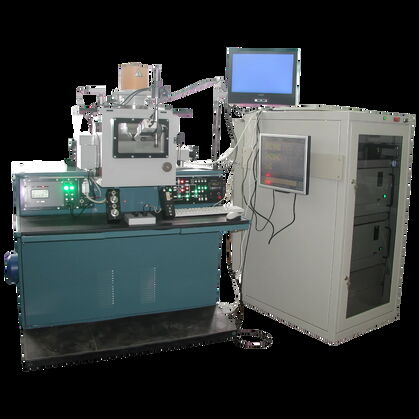

Установка для электронно-лучевой сварки прецизионных изделий УЭЛС-905АМ

Установка предназначена для прецизионной сварки в вакууме точных изделий и узлов приборов из конструкционных сталей, алюминия, меди и их сплавов, тугоплавких и активных металлов толщиной от 0,05 до 5 мм; электронно-лучевой пайки; термообработки; электронно-ионной модификации поверхностей.

Рабочая вакуумная камера расположена консольно и обеспечивает оптимальные условия для работы оператора. В камере имеется однопозиционный вращатель, который можно устанавливать в двух взаимно-перпендикулярных плоскостях. Перемещающаяся верхняя плита с подвижным  вакуумным уплотнением с расположенной на ней электронно-лучевой пушкой позволяет получать линейные сварные швы и обеспечивает наведение луча на стык в процессе сварки кольцевых швов при максимальном использовании объема камеры.

Режим сварки: непрерывный, импульсивный, точечный.

Установка УЭЛС-905АМ имеет:

  • малое время вакуумирования;
  • разделение основных рабочих движений: вращение изделия и перемещения пушки; упрощенное управление вакуумной системой;
  • манипулятор (8 позиций) с горизонтальной осью вращения и координатным столиком для сварки прямоугольных контуров;
  • систему наблюдения через иллюминатор, которая оснащена видеокамерой и монитором.

Установка обеспечивает высокую надежность и стабильность в течение длительного срока эксплуатации.

.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Максимальная мощность электронного луча, кВт ……………………2,5
Диаметр электронного луча в фокусе, мм……………….………0,4 – 0,6
Внутренние размеры вакуумной камеры, мм……………...340х315х240
Производительность , шов/ч ………………………………..………. до 60
Время откачки камеры до рабочего давления, с ………..…………. 180
Напряжение питающей сети, В …………………………………….380/220
Частота тока, Гц………………………………………………………………50
Давление проточной воды, атм …………………………………… ….3 – 4
Потребляемая мощность, кВт ………………………………………………8
Габаритные размеры установки, мм………………….…1020х1200х1760
Габаритные размеры источника питания, мм……….……600х600х1500
