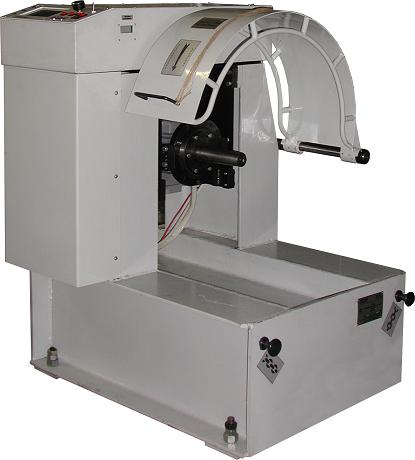

Стенд определения дисбаланса муфт СБС-905

Стенд предназначен для определения составляющих дисбаланса вращающихся узлов электрических машин в процессе выполнения ремонтных и профилактических работ.

На стенде можно определить величину и место неуравновешенной массы при выполнение операций балансировки узлов вращения методом пробных грузов.

Балансируются:

  • муфты центробежные и упругие;
  • диски и маховики в сборе со сцеплением;
  • крыльчатки вентиляторов;
  • шлифовальные круги;
  • распылители;
  • демпферы;
  • любые роторы с отношением диаметра к длине более 1.

Особенности:

  • совмещены опора с приводом , что исключает передаточные звенья, упрощает конструкцию стенда;
  • быстрый разгон исключает резонансные колебания и опасные механические напряжения при больших массах изделий;
  • динамическое торможение сокращает непроизводительное время.

Комплектность

  • оснастка под наиболее распространенные муфты и рекомендации по изготовлению на другие типы изделий;
  • спецсъемники для снятия оправок с приводного шпинделя и изделий с оправок.

Технические характеристики


Характеристика Значение
Стенд привод удельный дисбаланс * параметры изделия
Тип габариты, мм
масса, кг
мощность, кВт частота вращения, об/мин остаточный, г·мм/кг чувствитель-
ность, г·мм/кг
масса, кг диаметр, мм
СБС-905 800x600x1000
400
1,1 950 ±50 5,0 3,0 до 100 до 500

* Для расчета чувствительности и остаточного дисбаланса необходимо умножить удельную чувствительность и удельный остаточный дисбаланс на сумму масс ротора и присоединенных масс выраженную в кг.
